Votre plaque à induction est livrée avec quatre fils au bout du cordon, et la sortie murale de votre cuisine n’en attend que trois. Ce décalage est la première source d’erreurs au moment du raccordement sur un circuit 32A. Comprendre à quoi correspond ce quatrième fil, et comment le traiter selon votre type d’alimentation, évite un câblage non conforme aux exigences de la norme NF C 15-100 dans sa version applicable depuis septembre 2025.
Plaque induction 4 fils : pourquoi un conducteur de plus que prévu
La plupart des logements français sont alimentés en monophasé 230V. Dans cette configuration, le circuit cuisson utilise trois conducteurs : une phase, un neutre et la terre. Trois fils suffisent.
Les plaques à induction vendues en Europe sont conçues pour fonctionner aussi bien en monophasé qu’en triphasé. Le fabricant fournit donc un cordon à quatre fils (voire cinq) pour couvrir les deux cas. En monophasé, le quatrième fil est une seconde phase inutilisée.
Concrètement, vous trouverez en sortie de plaque :
- Un fil bleu (neutre), à raccorder sur la borne N du bornier
- Deux fils de phase (souvent noir et marron), qui correspondent aux bornes L1 et L2 du bornier de la plaque
- Un fil vert-jaune (terre), à raccorder sur la borne marquée du symbole terre
En installation monophasée, les deux bornes de phase L1 et L2 doivent être reliées ensemble. C’est le rôle du pontet (ou cavalier) en cuivre livré avec la plaque. Ce petit accessoire métallique relie L1 et L2 sur le bornier pour qu’elles reçoivent la même phase. Sans ce pontet, un des groupes de foyers ne chauffera pas.
Différentiel de type A obligatoire sur le circuit 32A en 2026
Vous avez peut-être lu que le circuit cuisson exige un disjoncteur 32A et du câble en 6 mm² de section. C’est exact, mais incomplet pour une installation conforme en 2026.
Depuis la refonte de la NF C 15-100 publiée en août 2024, applicable aux installations neuves à partir du 1er septembre 2025, la plaque à induction est classée parmi les appareils générant des courants de défaut à composante continue. Le circuit cuisson doit être protégé par un interrupteur différentiel 30 mA de type A, et non de type AC.
La différence entre les deux est technique mais décisive. Un différentiel de type AC ne détecte que les fuites de courant alternatif pur. Un différentiel de type A détecte aussi les fuites à composante continue, exactement ce que produit l’électronique de puissance d’une plaque à induction.
Brancher une plaque induction 32A sur un différentiel de type AC, même avec le bon câble et le bon disjoncteur, rend l’installation non conforme. En cas de défaut d’isolement, la protection pourrait ne pas déclencher.
Câblage au bornier de la plaque : la méthode en monophasé
Avant toute manipulation, coupez le disjoncteur général du tableau. Vérifiez l’absence de tension avec un VAT (vérificateur d’absence de tension) sur les bornes de la sortie de câble murale.
Préparation du bornier
Ouvrez le capot du bornier situé sous la plaque. Repérez les bornes L1, L2, N et terre. Si un pontet en cuivre est fourni dans le sachet d’accessoires, placez-le entre L1 et L2. Certaines plaques sont livrées avec le pontet déjà en place.

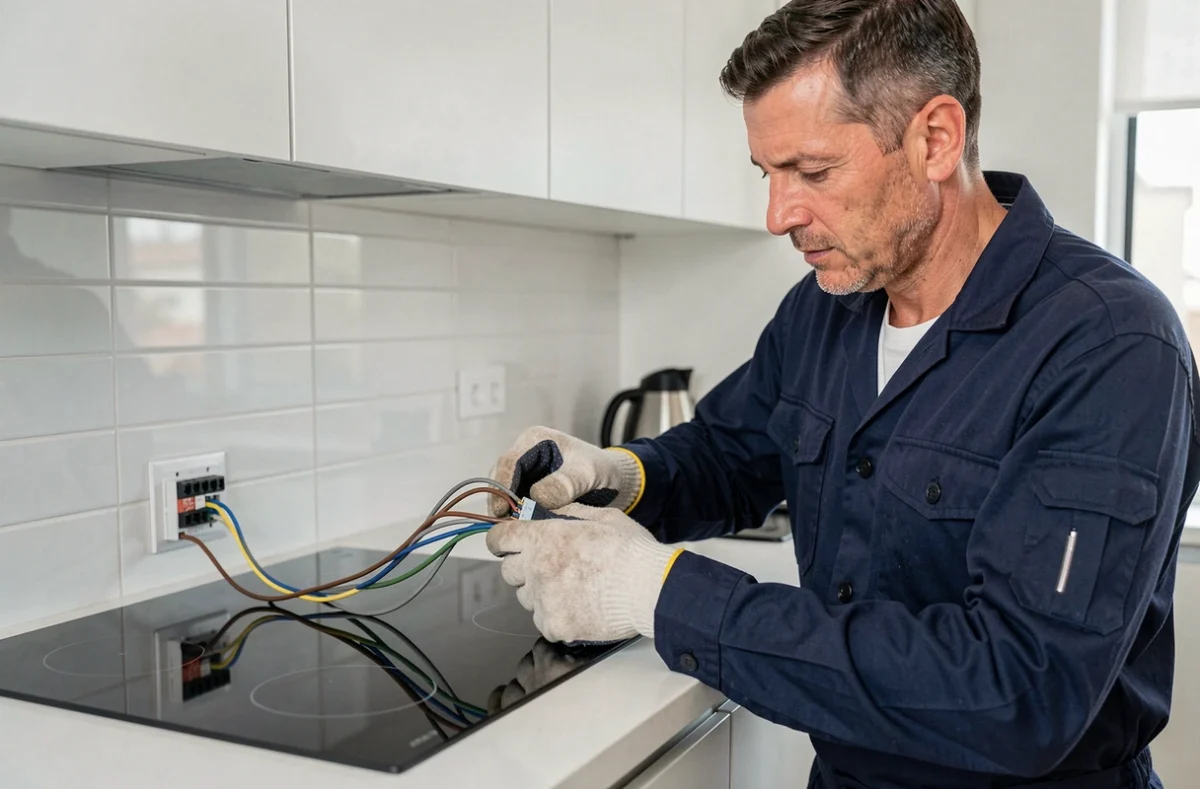

Raccordement des conducteurs
Depuis la sortie de câble murale, vous avez trois fils en 6 mm² : phase (rouge, marron ou noir), neutre (bleu), terre (vert-jaune). Raccordez-les ainsi :
- Le fil de phase sur la borne L1 (le pontet distribue le courant vers L2)
- Le fil neutre sur la borne N
- Le fil de terre sur la borne terre
Le quatrième fil de la plaque (la seconde phase) reste inutilisé grâce au pontet. Ne le coupez pas et ne le laissez pas nu : isolez son extrémité avec un domino ou un wago si le bornier ne le neutralise pas mécaniquement.
Erreurs fréquentes sur le branchement plaque induction 4 fils
Le piège le plus courant est d’oublier le pontet entre L1 et L2. La plaque s’allume, une partie des foyers fonctionne, mais les autres restent froids. Le réflexe est alors de soupçonner un défaut de la plaque, alors que le problème vient du câblage.
Deuxième erreur : utiliser du câble de section insuffisante. Le circuit 32A exige du câble 6 mm², pas du 2,5 mm². Un câble sous-dimensionné chauffe dans la gaine sans que le disjoncteur ne déclenche immédiatement, puisque le calibre de protection est prévu pour un conducteur plus épais.
Troisième erreur : raccorder la plaque sur un circuit partagé avec un autre appareil. La norme impose un circuit dédié entre le tableau électrique et la plaque. Aucune prise, aucun autre équipement ne doit être alimenté par ce circuit.
Vérifications au tableau électrique après le branchement
Une fois le raccordement terminé au bornier, remontez au tableau pour contrôler la chaîne de protection. Le disjoncteur divisionnaire doit être calibré à 32A. Il doit être raccordé sous un interrupteur différentiel 30 mA de type A.
Réenclenchez le disjoncteur général, puis le divisionnaire 32A. Allumez chaque foyer de la plaque individuellement pour vérifier qu’ils chauffent tous. Si un foyer ne réagit pas, recoupez le courant et vérifiez le pontet L1-L2 sur le bornier.
Un point souvent négligé : serrez les bornes au couple recommandé par le fabricant. Une connexion lâche sur du 6 mm² sous 32A provoque un échauffement localisé au point de contact, source de dégradation progressive du bornier.
Le branchement d’une plaque induction 4 fils en monophasé se résume à neutraliser la seconde phase avec un pontet et à respecter la chaîne de protection au tableau. La mise à jour normative de 2024 ajoute une exigence sur le type de différentiel, ce qui rend certaines installations antérieures non conformes même si le circuit 32A et le câble 6 mm² étaient déjà en place.
Vérifier le type de différentiel au tableau est le geste le plus rapide pour s’en assurer.
